Обзор, ремонт и обслуживание АКПП 01M

АКПП 01м производится с 1995 года, стала популярна среди коробок передач для автомобилей с передним приводом, автолюбителям нравится за то, что передачи переключаются плавно. За быстрое переключение в этой коробке отвечает электронный блок, а не гидравлический.

АКПП 01m

Имеет четыре передачи движения вперед и передачу назад. Коробка считается весьма надежным агрегатом, и поломки встречаются уже на больших пробегах. До сих пор VW Passat, собираемые в Поднебесной оборудуются ею, что еще раз доказывает ее бюджетность в обслуживании и конструкцию, проверенную годами.

АКПП 01M

Коробка передач АКПП 01m, разработанная немецкими Audi и Volkswagen, устанавливали на Skoda, Volkswagen, Seat, Audi с двигателем объемом 1.6, 1.8, 2.0 литра.

Автомобиль Volkswagen Golf 4

К семейству АКПП так же относятся близкие собратья от 095 до 098, имеющие небольшие различия в конструкции: прокладка поддона, разные конструкции корпуса, блокировка гидротрансформатора.

На какие автомобили устанавливалась АКПП

Коробка передач комплектовалась на следующие типы автомобилей:

  • Audi A3 (1997-2006 г.)
  • Seat Leon (1998-2005 г.)
  • Seat Toledo (1996-1999 г.)
  • Volkswagen Golf (3, 4 поколение 1995-2006 г.)
  • Volkswagen Jetta (3, 4 поколение 1995-2006 г.)
  • Volkswagen Passat B4 (1995-1997 г.)
  • Volkswagen New Beetle (1998-2004 г.)
  • Volkswagen Polo N (1997-2006 г.)
  • Volkswagen Cabrio (1995-2001 г.)
  • Volkswagen Bora (1999-2008 г.)
  • Skoda Octavia (1996-2010 г.)
Читать
Ремонт своими руками акпп a604 (41te) и ремкомплект блока соленоидов

Типичные слабые места возрастных трансмиссий

Основные неисправности на 01m АКПП начинают проявляться на больших пробегах, от 200 тысяч км:

  1. Забитые грязью каналы гидроплиты ухудшают циркуляцию масла внутри коробки 01m. Проблема может привести к масляному голоданию и повышенному износу деталей; Поломка втулки и опорной шайбы очень опасна, а затяжка с ремонтом грозит заменой всей АКПП.
  2. Забитые соленоиды понизят давление масла, потребуется чистка, главное помнить этот момент, иначе можно нарваться на дорогостоящий ремонт.
  3. Нарушается регулировка троса и рычага привода управления АКПП.
  4. Подшипник скольжения плавится со временем из-за повышенной температуры, теряя прочность. Ресурс пластиковых деталей АКПП в среднем составляет 10 лет. Сокращает срок службы режим спортивной езды.

Особенности технического обслуживания АКПП 01M

Проверять уровень масла следует только на работающем двигателе, при его температуре до 30°С, чтобы не обжечь руки горячим маслом, положение передачи автомата – «P».

Проверка уровня масла в АКПП

В дифференциале АКПП 01m находится отдельный поддон с маслом, изолированный от основной смазочной системы благодаря крышке подшипника главного зубчатого колеса. Смазка, применяемая для дифференциала, различна от используемого в планетарном механизме.

Читать
Замена масла и ремонт АКПП U340E/U341E своими руками
Проверку уровня и слив масла в главной передаче производят по отдельности от планетарного механизма.

Проверка уровня и состояния масла в АКПП

  • Установить селектор на «Р» и запустить холодный двигатель;
  • Вывернуть сливную пробку, вкручиваем до упора перепускную трубку;
  • Если при температуре 35°С-45°С начинает капать масло, уровень в норме;
  • Долить масло в коробку передач 01m при необходимости, закрутить сливную пробку, заглушить двигатель.

Замена трансмиссионной жидкости в АКПП

В 01m заправляется 5,6 литров трансмиссионного масла G 052 162 A2 (аналогами могут быть G 052 162 A1 и G 052 162 A6). Для главной передачи заправляется 0,75 л. G 052 162 A2.

Обязательно менять фильтр (01M 325 429) и прокладку (01M 325 443).

Порядок действий при замене масла в АКПП:

  1. Снять защиту двигателя и защиту коробки передач;
  2. На корпусе 01m снять резиновую заливную горловину, находится под стартером;
  3. Открутить сливную пробку шестигранником на «5», слить масло в чистую тару;
  4. Аккуратно выкручиваем шестигранником мерную трубку, изготовленную из пластика;
  5. После слива масла открутить 4 болта крепления поддона 01m головкой на «10»;
  6. Аккуратно снять поддон, в котором находятся остатки масла и фильтр;
  7. Отмыв поддон АКПП 01m, устанавливаем фильтр, затем прокладку поддона;
  8. Устанавливаем поддон, вкручиваем мерную трубку на место;
  9. Заливаем масло через заливную горловину, пока оно не польется из отверстия для сливной пробки;
  10. 10. Закручиваем пробку;
  11. 11. Чтобы проверить уровень масла, проводим операции описанные в пункте выше.
Читать
Ремонт, замена масла и прокладки гидроблока в АКПП 6T40 своими руками

Конструкция коробки

Коробка передач 01m имеет поперечное расположение в подкапотном пространстве автомобиля. Механическая часть имеет в своем составе планетарный механизм.

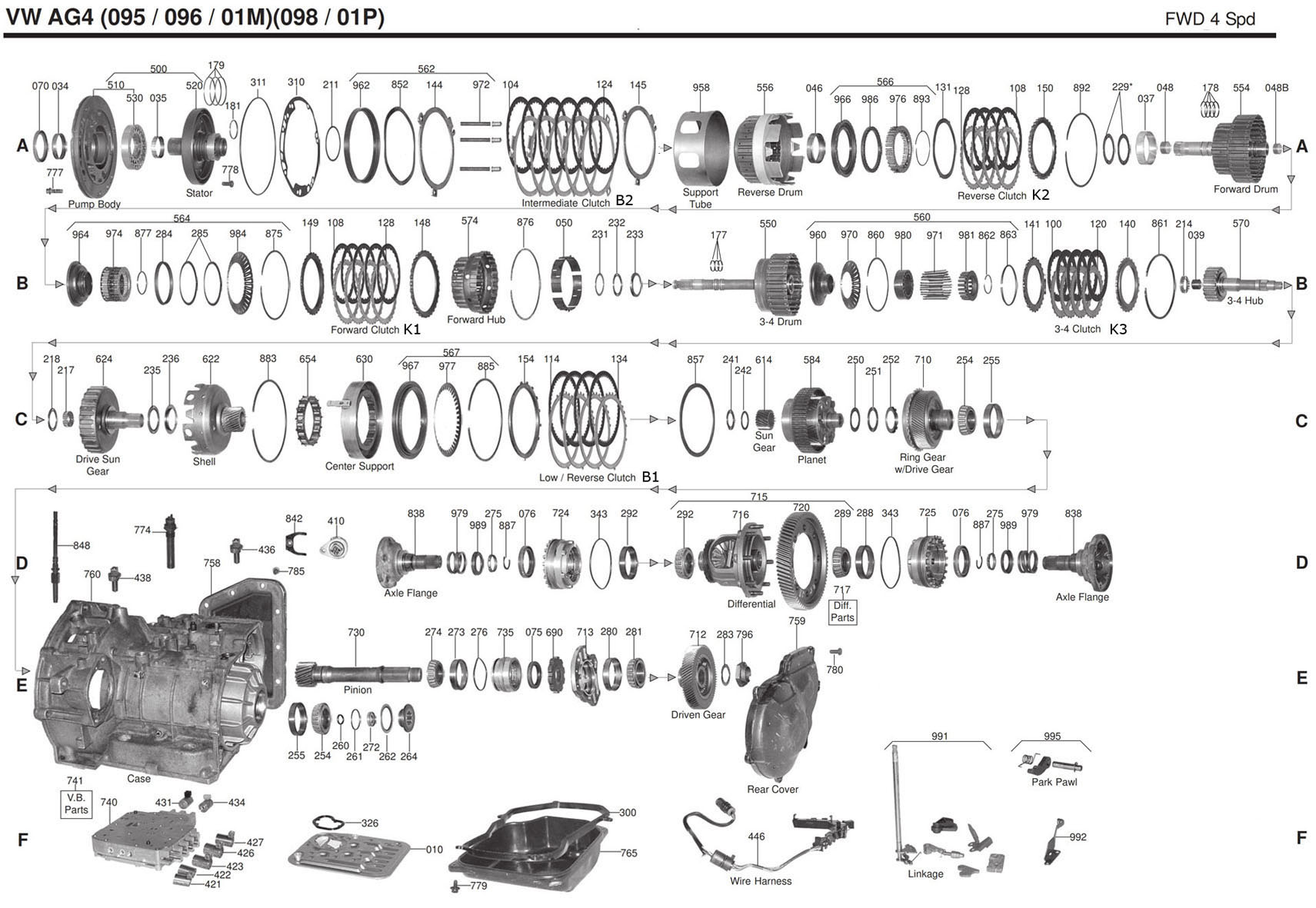

АКПП 01м конструкция

Модификация АКПП 01p позволяет передавать больший вращательный момент от двигателей объемом до 2.8 литров. Коробки переключения передач очень похожи, и многие запасные части взаимозаменяемые.

Фрикционы АКПП 01м

Управляющий блок гидравлики расположен в масляном картере. В камере давления располагается блок электроники. Он следит за поступающими сигналами датчиков автомобиля о анализе манеры вождения и автоматически включает нужную передачу.

Вырабатываемая двигателем мощность поступает на гидротрансформатор, оборудованный блокировочной муфтой. Далее поступает на валы используя вал с промежуточной передачей и дифференциал. Благодаря приводным валам с ШРУС мощность поступает на главные передачи.

Ремонт автоматической коробки передач

Ремонт АКПП 096, производимой до 2009 г. включительно, очень распространен в нашей стране. АКПП 01m, ремонт которой так же находится в четверке ремонтируемых в стране.

Читать
Ремонт своими руками АКПП dp0

Перечислим популярные для ремонта комплекты и их артикулы:

  1. Ремонтные комплект сальников и прокладок (105002-AT) необходимы для капитального ремонта, так же в комплекте с наборами поршней 7 шт. (105008A);
  2. Шайбы для регулировки осевого люфта входного вала (105200) трескаются на части по всему корпусу от перегрева пластикового подшипника скольжения;
  3. Сепаратор обгонной муфты 01m изнашивается от продолжительного перегрева и старения пластиковых деталей (105654A);
  4. Комплект (105008A) обрезиненных поршней меняется целиком на автомобилях старше 10 лет, резина сохнет и не держит давление, особенно при низких температурах;
  5. При продавливания корзины по оси вала ломается барабан 3-4 (105550), требуется замена;
  6. Нужно часто чистить гидроблок 01m (105740), иначе наступит износ плиты;
  7. Несколько раз подряд модернизировалась проводка (105446) соленоидов;
  8. При капитальном ремонте 01m заменяют датчики оборотов на входе и выходе (105436 и 105438 соответственно);
  9. Надежным является гидротрансформатор АКПП (105001), его ресурс достигает 250 тысяч км несмотря на агрессивную езду.

Советы опытных автовладельцев и механиков

Автомобиль с автоматической АКПП является воплощением передовых автомобильных технологий за последние годы. Справится с управлением 01m, пожалуй, сможет даже ребенок.

Однако, чтобы продлить жизнь коробке передач, соблюдайте некоторые правила и советы:

  1. Чаще пользоваться ручным тормозом при парковке, особенно на уклонах дороги, стараться не парковать автомобиль только на передаче «Р» без ручного тормоза;
  2. Заднюю передачу включать только при полной остановке и установившихся оборотах холостого хода;
  3. Разгон и торможение осуществлять максимально плавно, износ деталей напрямую зависит от манеры езды;
  4. Контролировать и своевременно менять трансмиссионное масло;
  5. Заливая новое масло, убедитесь, что оно рекомендовано производителем, иначе может потребоваться ремонт;
  6. Если почувствовали, что с коробкой что то не то – не медлите с поездкой в сервис, езда на неисправной АКПП может лишь усугубить ситуацию;
  7. Запустить машину, имеющую автомат буксировкой (или толкая автомобиль) не получится. Давление в гидроприводе, достаточное для переключения передач, производится насосом при работе двигателе;
  8. Допускается буксировать автомобиль с автоматом не более 50 км/ч на расстояние до 50 км, при этом установив селектор в положение «N». При буксировке на дальние расстояния допустимо перевозить автомобиль только с вывешенными ведущими колесами.
Читать
Обслуживание и замена фильтра АКПП a6gf1

Бережная эксплуатация, своевременное техническое обслуживание и качественный ремонт сберегут коробку передач на долгие годы.
